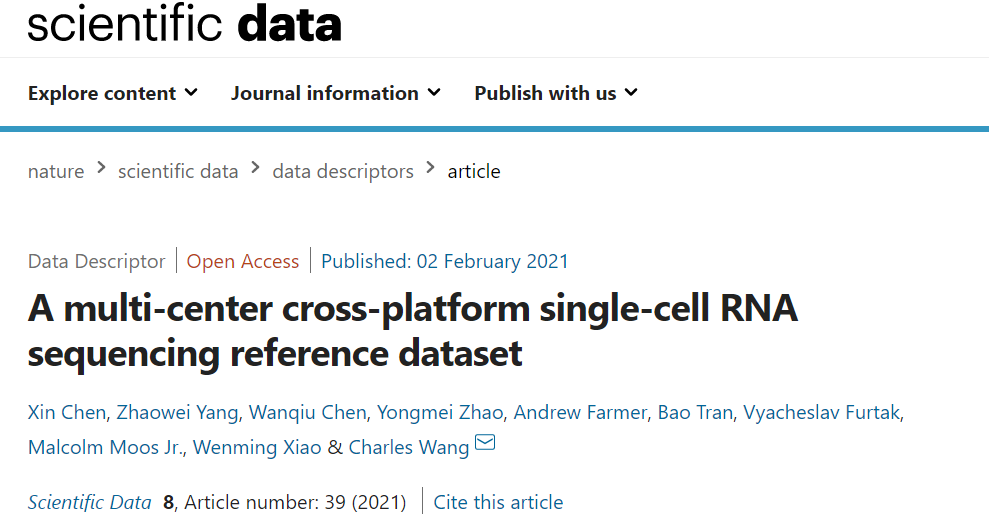

今天要模仿和突破的是我们常用的“相关系数图”,来自于nature子刊scientific data,文章如下图所示:

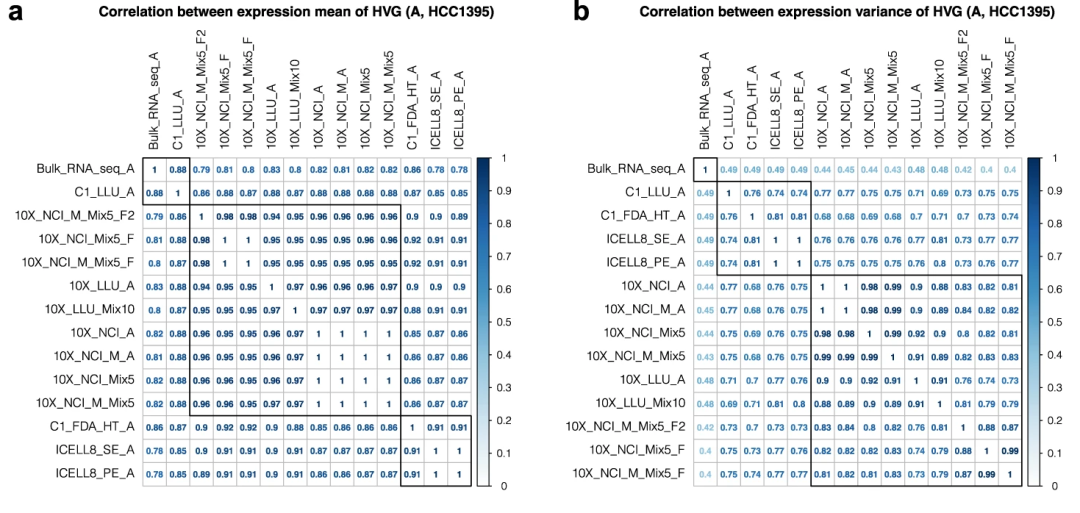

拟复现图片样式:Fig6
代码实现
为了方便测试,大家可以进入基因云(https://www.genescloud.cn)的“相关系数图”下载示例数据。上面文章对应相关系数图核心代码如下。
# 导入数据
dat <- read.delim("data.txt",stringsAsFactor=FALSE,row.names=1)
# 计算相关系数
cor.dat <- cor(dat)
# 作图
corrplot::corrplot(cor.dat,
method = "number",
order="hclust",
rect.lwd = 1,
addrect=3,
number.cex = 0.8,
tl.cex = 1,
cl.cex = 0.9,
tl.col="black")

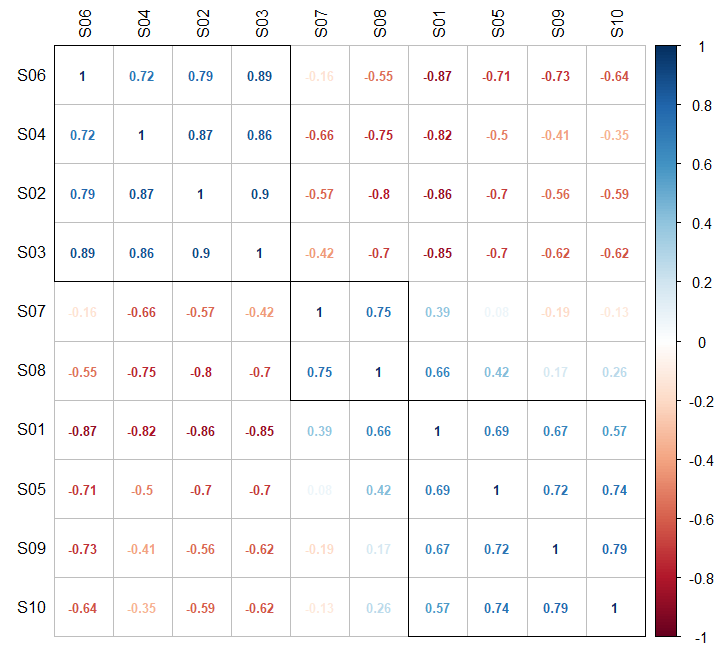

数值相关系数图模仿成功,接下来我们考虑下如何进行再创造,升级突破下:
创造一:如何实现方形、圆形、扇形等形状的相关系数图?
创造二:如何实现多种图形及数字组合的相关系数图?
创造三:如何在相关系数图中添加显著性标识?
......
如果要写代码的话,没有个上百行解决不了问题,有没有工具能够快速实现以上所有功能呢?正所谓君子善假与物也,下面给大家分享一款"派森诺基因云"的在线绘图小工具“相关系数图”,助您轻松get百种样式的相关系数图。
平台实现
1.提交绘图

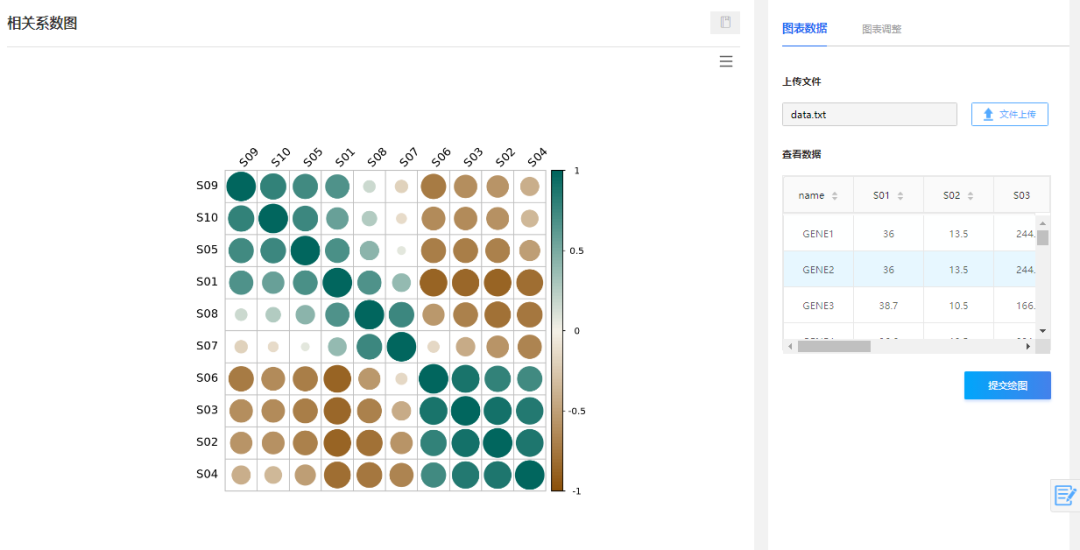

登入基因云平台(https://www.genescloud.cn), 进入“相关系数图”页面,上传或者选择数据文件后,一键提交绘图即可。
2.参数调整
(1)图表类型
基因云平台小工具提供了完整图、正/倒三角图等多种图形样式,供您自由切换选择。
(2)图案样式:

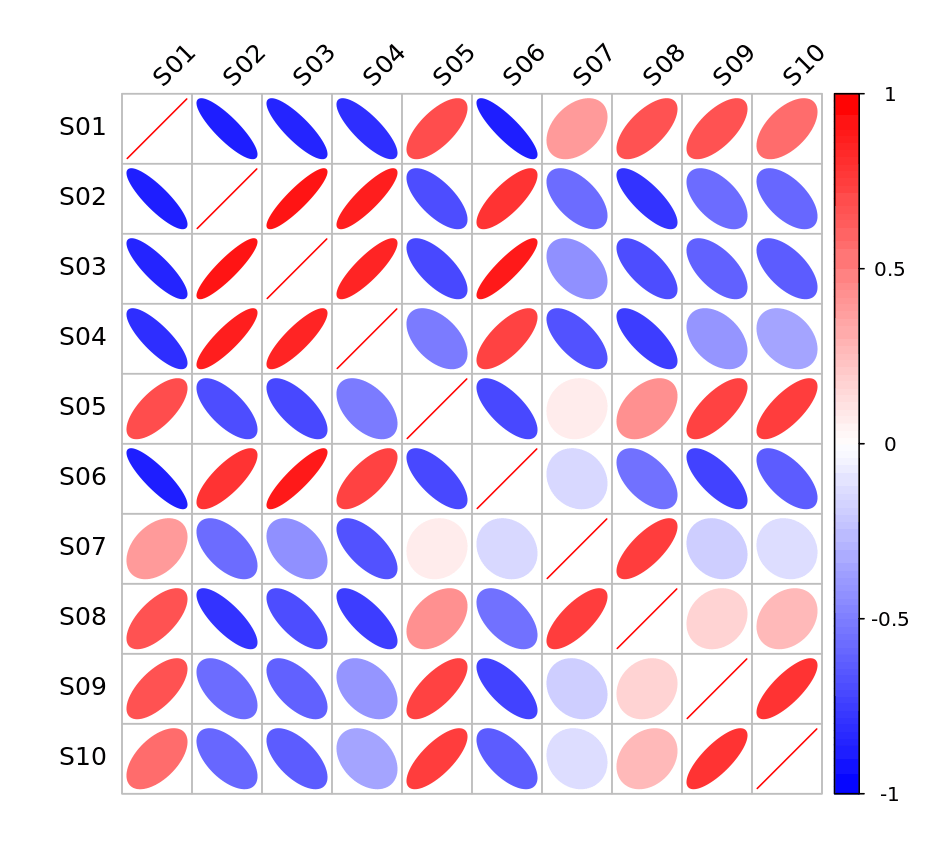

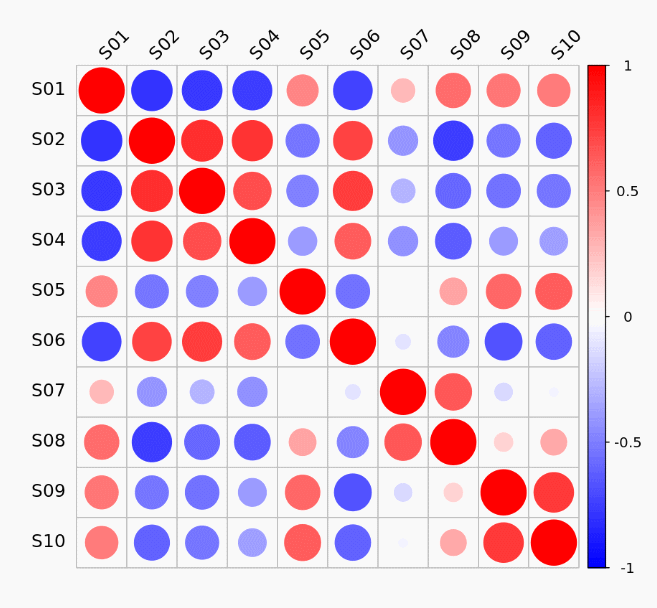

相关性系数图提供了方形、椭圆、饼图等多种形状的选择,同时还支持不同图案的组合图,比如椭圆+饼图,方形+数字等等,总有一种样式让您称心如意。
(3)系数值显示

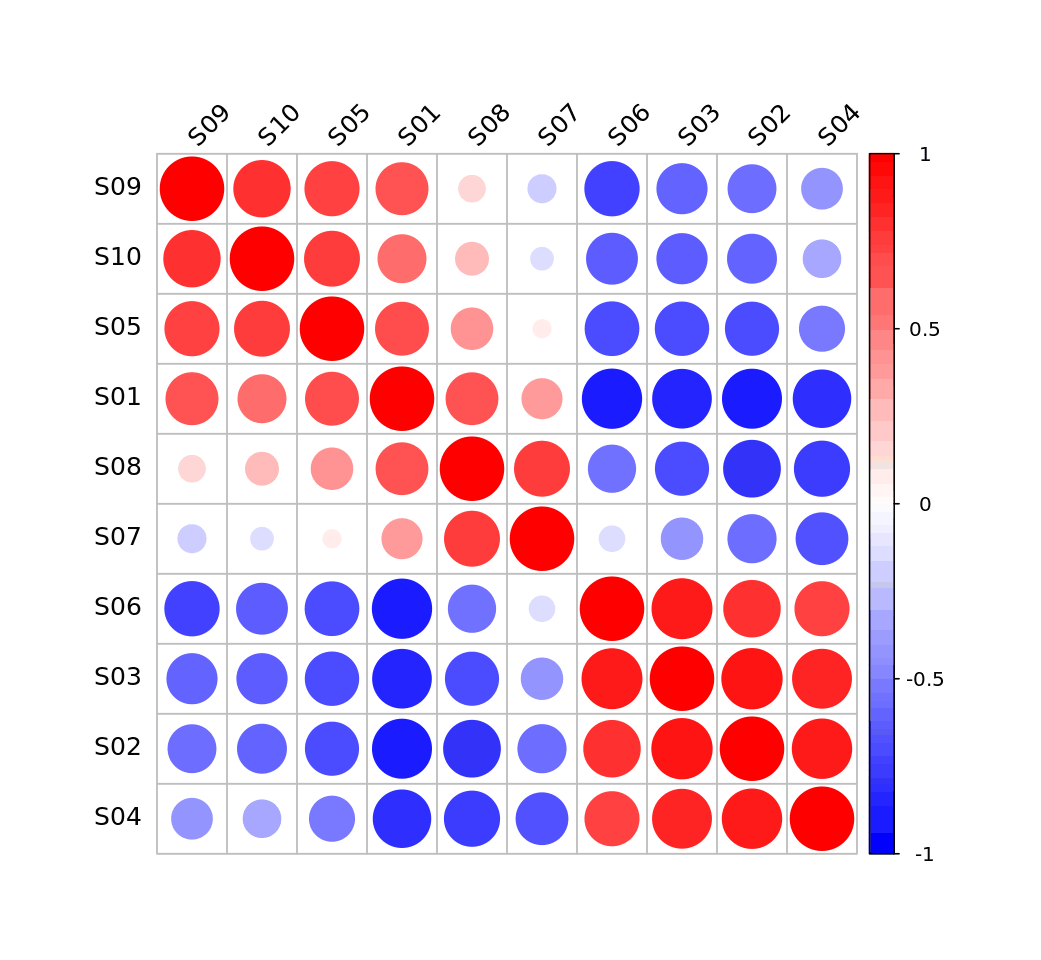

系数值可以根据聚类算法、变量名称等多种形式进行排序呈现,还可以控制系数值的小数位数,以及值的显示与隐藏。
(4) 显著性标识
当然,大家关心的显著性标识,形式也很丰富,可以显示图案、p-value数值 、空白,标识图案的形状、颜色、大小等都可以随意调整。
赶紧来试一试吧,登入“派森诺基因云(https://www.genescloud.cn/)”,进入【云图汇】点击左侧导航栏“相关系数图”,或者直接搜索“相关系数”,尝试体验。若有任何问题,您可以直接点击平台页面右侧“信息反馈”图标快速提交宝贵建议!或者发送建议至 gc_support@personalbio.cn。"派森诺基因云"一直持续上心上新,接下来会有更多好图好工具陆续和大家见面,欢迎大家关注并进行体验。
