近期派森诺基因云上线了一批新颖美观的气泡图,如何根据不同类型的数据,选择不同的气泡图呢?接下来为大家一一揭秘!
Tips:
1. 数据第一列为类别名称,其它列为对应变量数值的时候,推荐用多轴/单轴气泡图。
2. 数据有4列,分别对应分组,X,Y,气泡大小数值,推荐3D气泡图。(列名可自定义)
3. 数据有5列,分别对应分组,X,Y,气泡大小数值,气泡颜色值,推荐使用色轴气泡图。(列名可自定义)
1、 多轴/单轴气泡图(二维)
1.1 简介
多轴/单轴气泡图,通过气泡及其大小展示分组数据的变化趋势,外观与散点图相似。但与散点图不同的是,气泡图可以通过气泡大小直观反映数值大小,因此更容易比对各分组数据之间的差异。

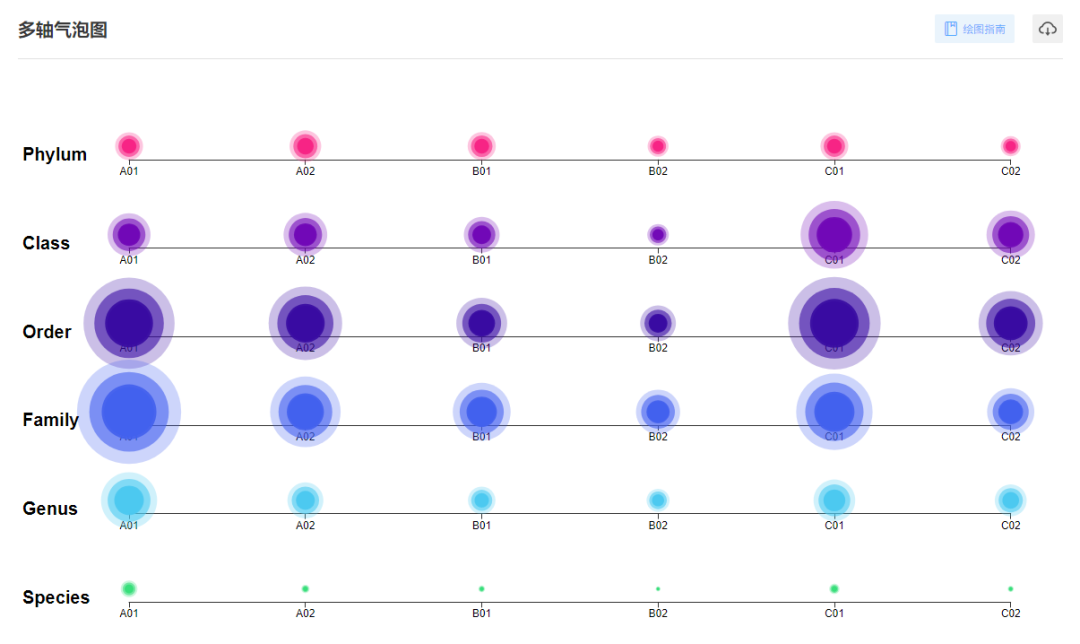

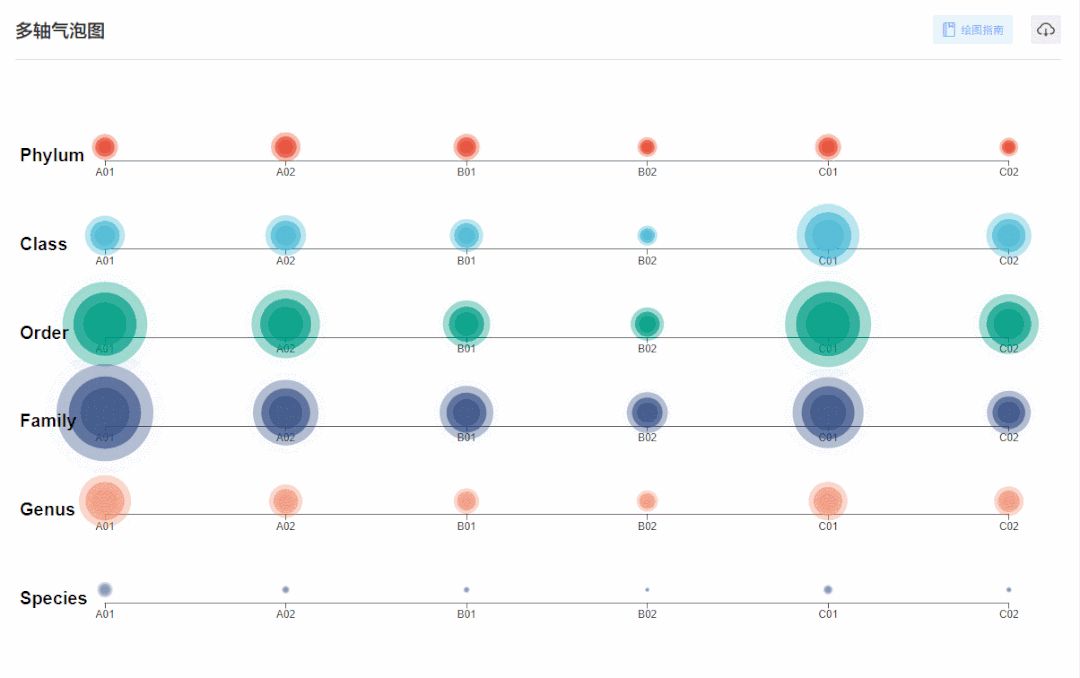

图1 多轴气泡图示例

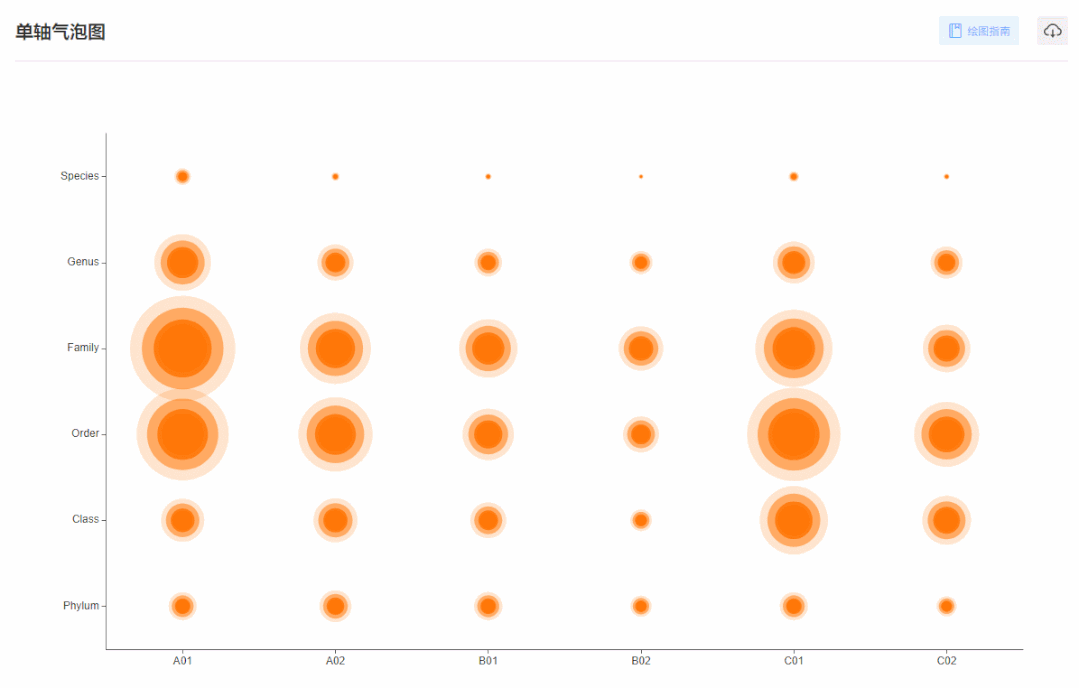

图2 单轴气泡图示例
1.2 数据文件
数据文件第一列对应类别名称,其他列对应的是变量数值。
Sample | A01 | B01 | C01 |
Phylum | 137 | 138 | 137 |
Class | 210 | 175 | 331 |
Order | 446 | 249 | 453 |
Family | 510 | 283 | 374 |
Genus | 275 | 135 | 204 |
Species | 82 | 33 | 51 |
图3 多轴 /单轴数据示例
1.3 参数调整
多轴气泡图调整
图表类型:可切换【波纹散点】和【气泡散点】。

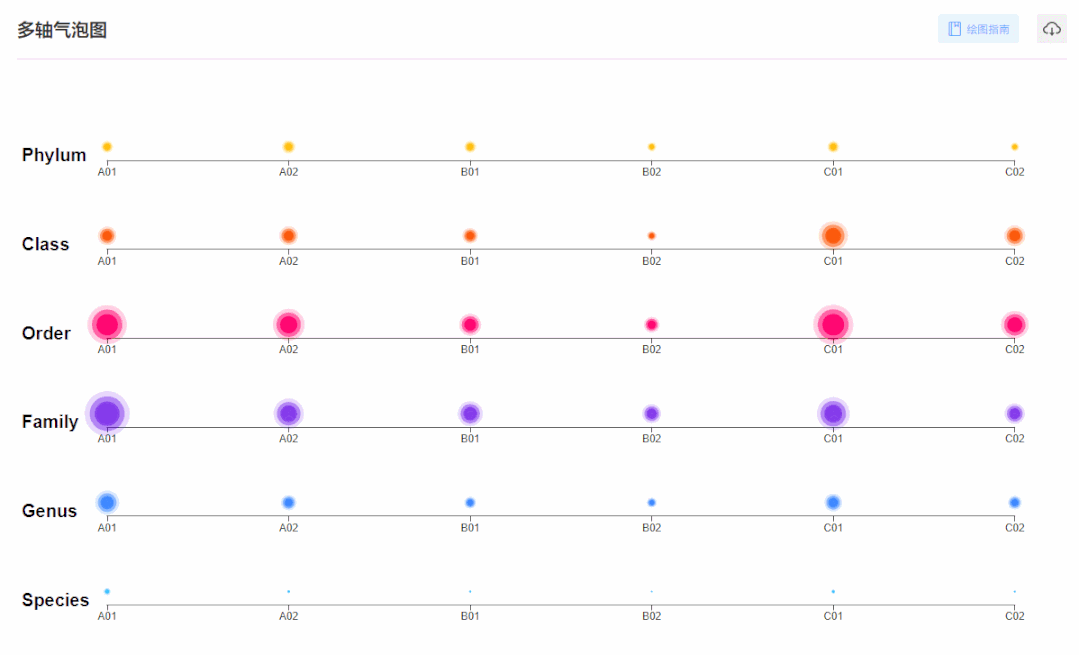

图4 多轴气泡类型示例

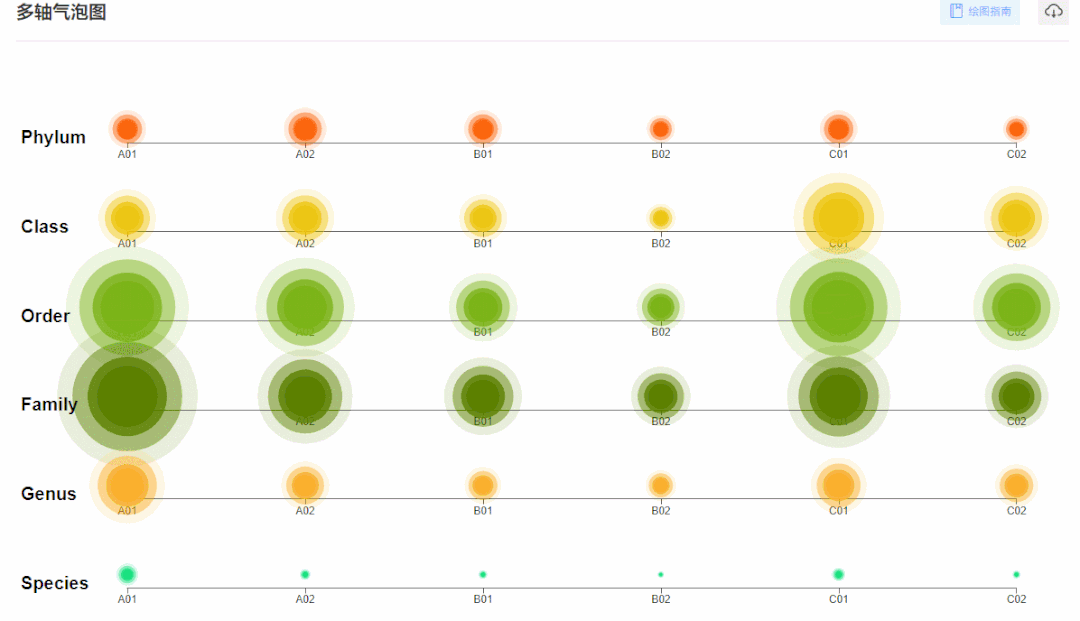

外观调整:可调整气泡大小、透明度、颜色等。
图5 多轴气泡外观展示示例
间距调整:调整图片到Y轴的距离,让图表适配更灵活。
图6 多轴气泡Y轴间距调整示例
单轴气泡图调整

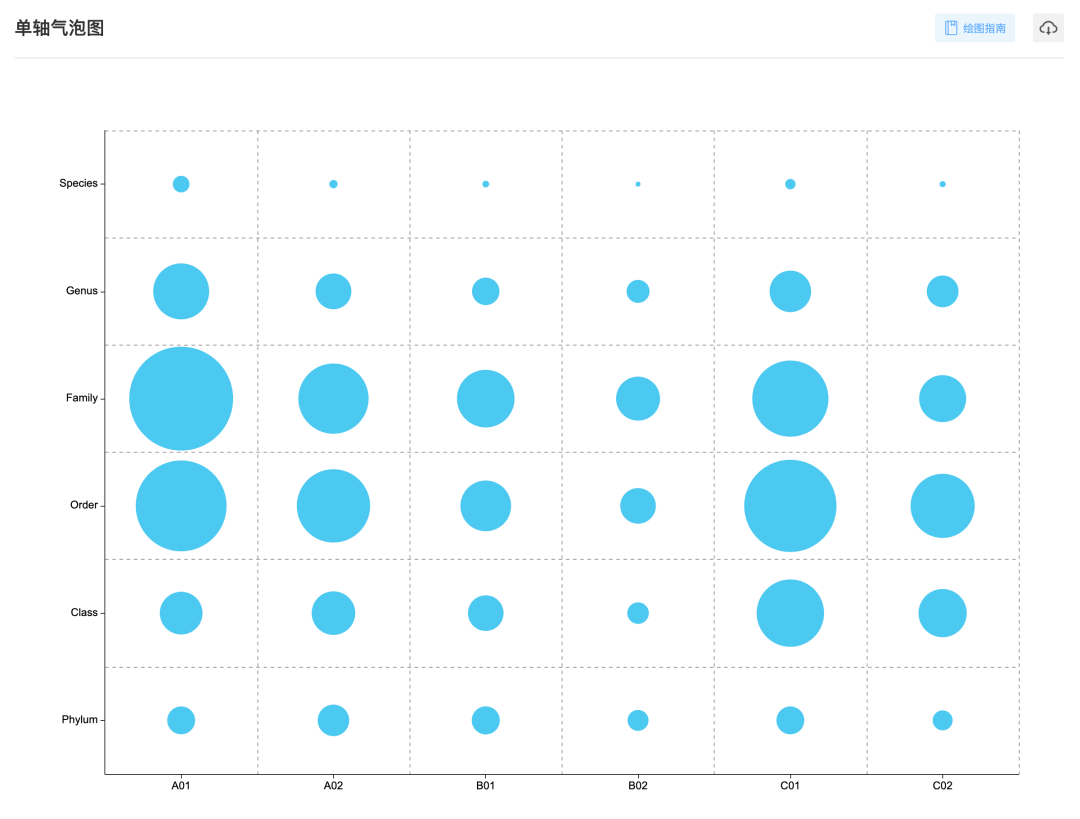

图表类型:给图表添加网格线,让图表内容更有层次感。
图7 单轴气泡类型示例
2、3D气泡图(三维)
2.1 简介
3D气泡图,通过带有3D效果的气泡展示数据的分布情况。

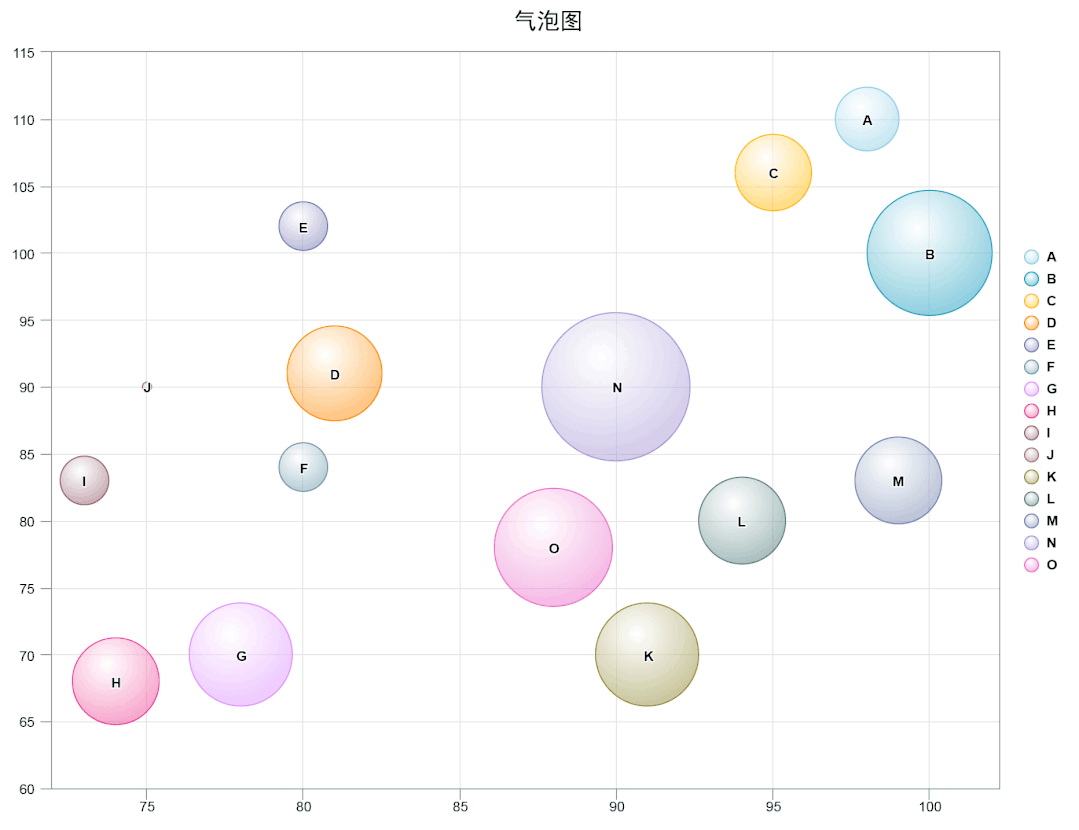

图8 气泡图示例
2.2 数据文件
数据文件第一列对应的是分组数据(可有可无),第二列对应的是气泡标签名称,第三、四列对应的是气泡在坐标轴中的X、Y坐标,第五列数值表示的是气泡大小。列名可以进行自定义,不用和示例一样。
Group | Name | X | Y | Size |
G1 | A | 98 | 110 | 13 |
G2 | D | 81 | 91 | 16 |
G3 | G | 78 | 70 | 17 |
G4 | K | 91 | 70 | 17 |
图9 气泡图数据示例
2.3 参数调整

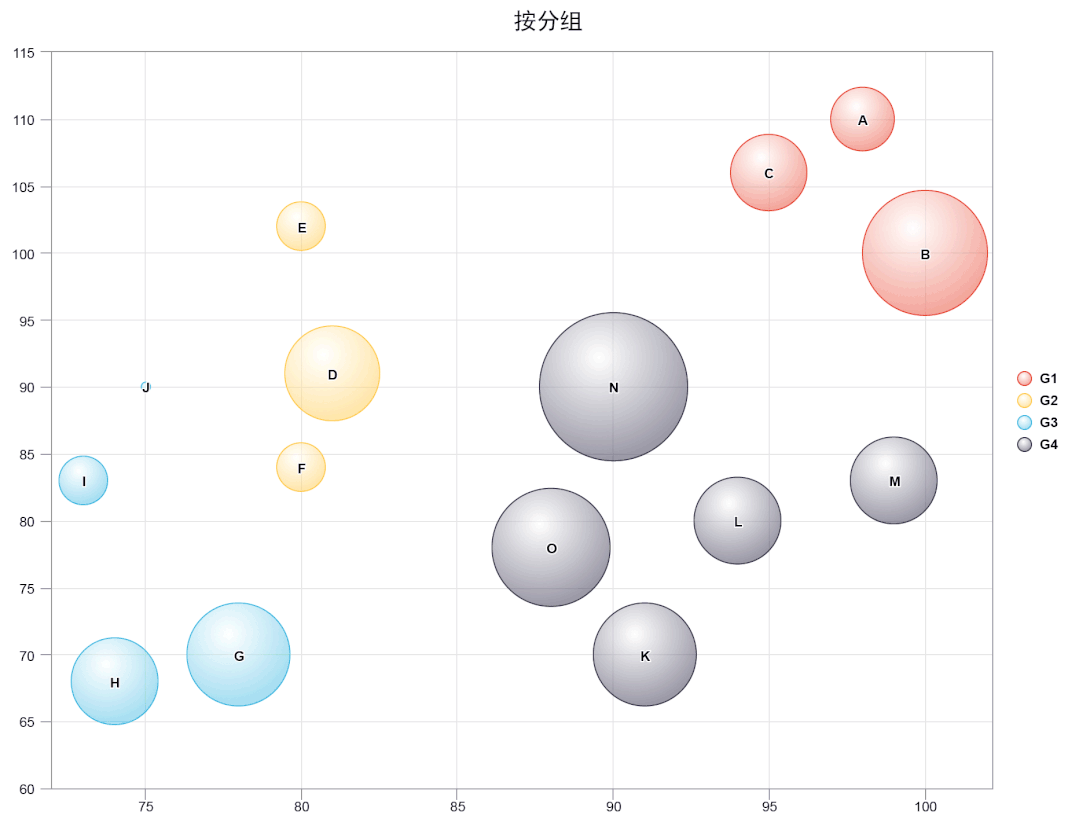

着色模式:可以按照分组和按样品类别进行配色,另外大家根据我们提供的色卡配色,也可以自定义配色。
图10 图表颜色调整示例

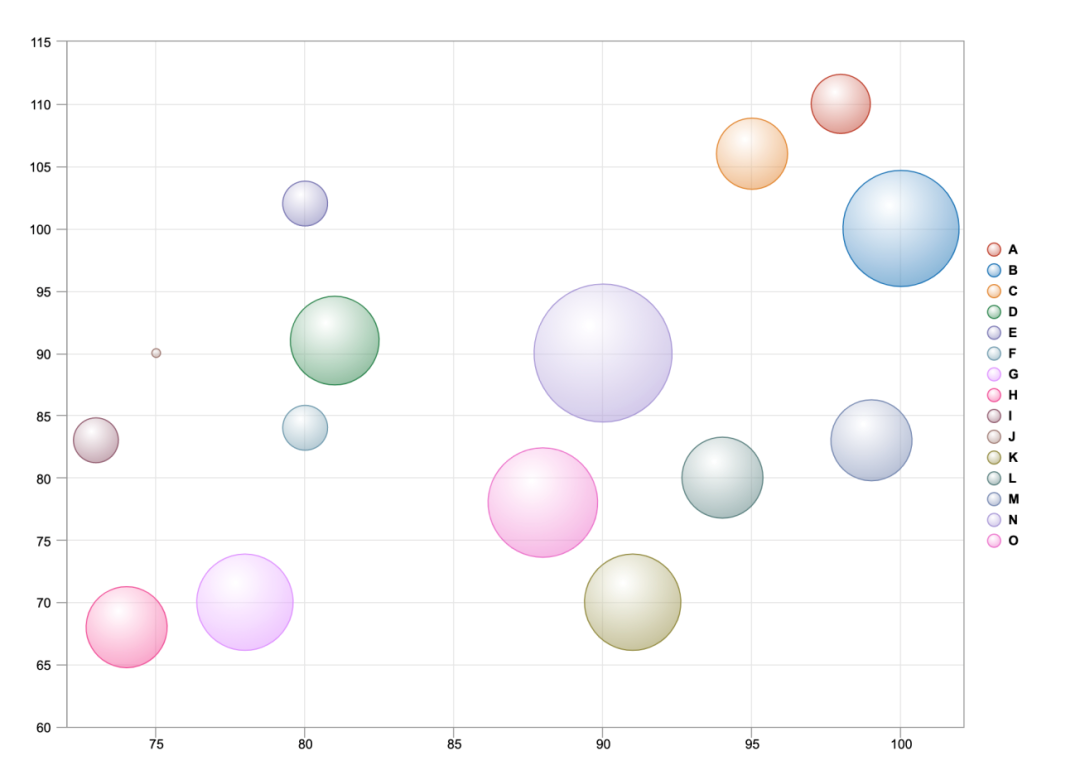

标签设置:可以控制气泡上的标签显示与隐藏。
图11 标签显示与隐藏示例
3、色轴气泡图(四维)
3.1 简介
带色轴的气泡图,是在前面介绍的3D气泡图基础上添加一列数据用来标记气泡颜色值。

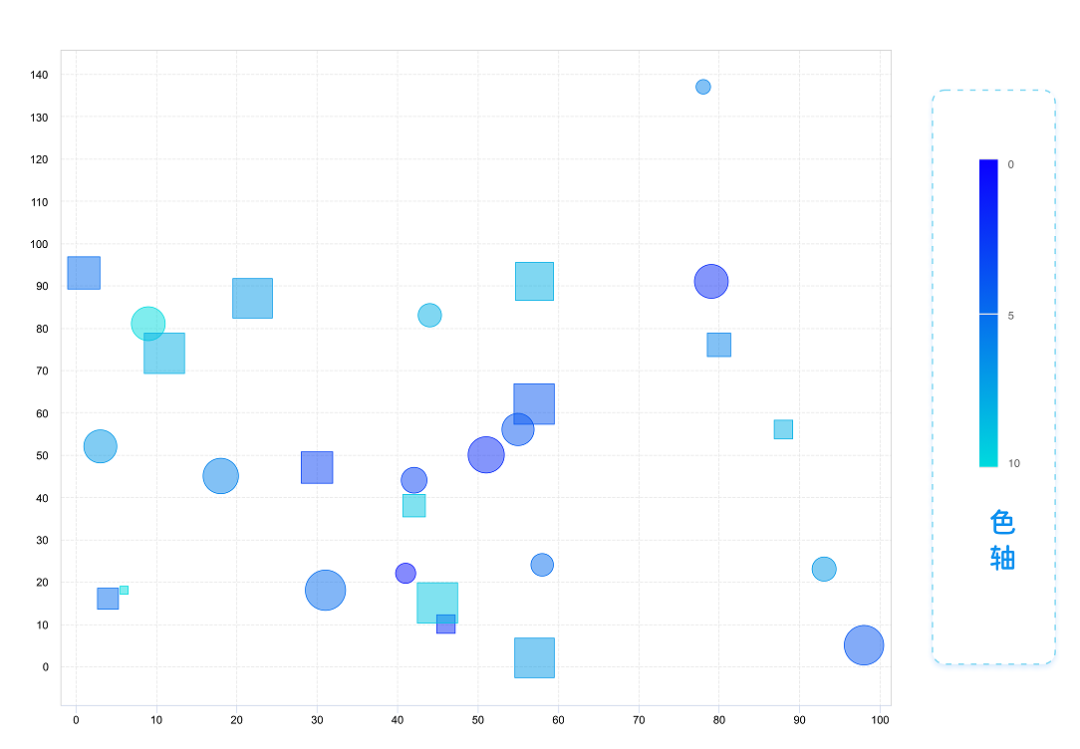

图12 色轴气泡图示例
3.2 数据文件
第一列对应的是分组,第二、三列对应的是气泡在坐标轴中的X、Y坐标,第四列数据用来映射气泡大小,第五列数据用来渲染颜色值的深浅。列名大家可以进行自定义。
Group | X | Y | Size | Color |
A | 9 | 81 | 63 | 3 |
A | 98 | 5 | 89 | 4 |
A | 51 | 50 | 73 | 2 |
B | 42 | 38 | 20 | 1 |
B | 6 | 18 | 1 | 6 |
B | 1 | 93 | 55 | 2 |
图13 色轴气泡图数据示例
