物种关系Circos图,在微生物群落研究中可用于展示物种-样本丰度关联关系。该图由柱状图+和弦图组合而成,它能够很直观地反映出各物种在样品/分组中的丰度,以及各个样品/分组中所含物种的丰度信息。

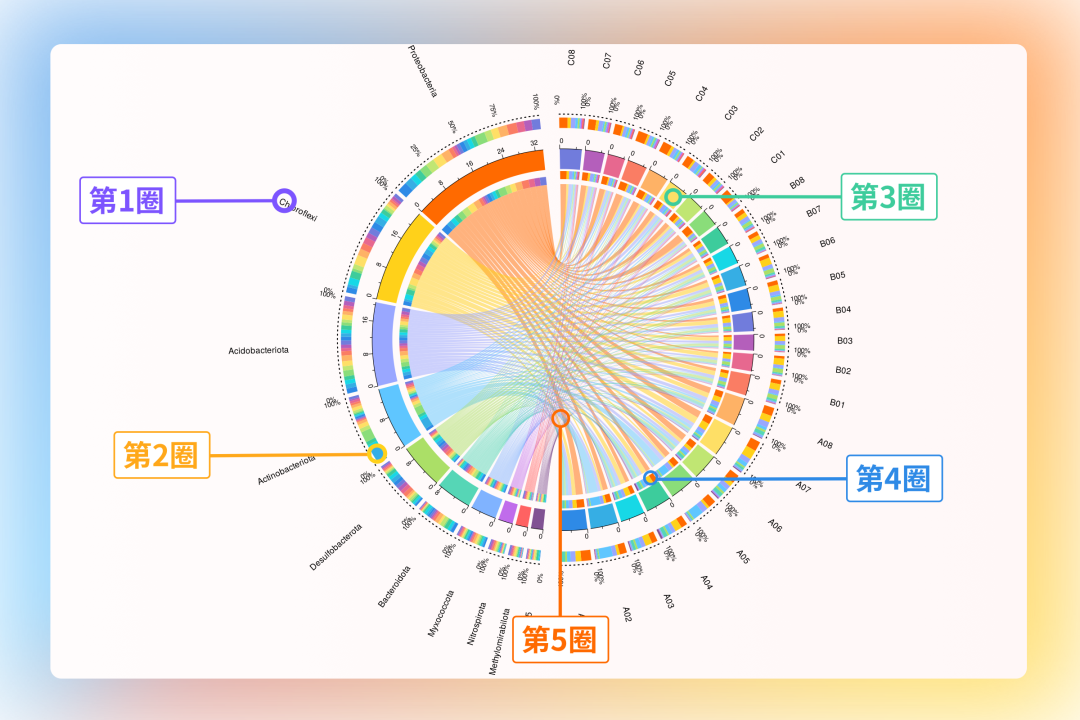

一、图形解读
第一圈:ASV/OTU物种注释信息中某一个分类水平、各样品或样品分组信息;
第二圈:ASV/OTU在样品中相对丰度的百分比信息;
第三圈:ASV/OTU与样品主区块,以不同颜色进行区分,区块外的刻度为ASV/OTU的绝对丰度信息;
第四圈:ASV/OTU及样品副区块,与主区块(第三圈)对应,展示了ASV/OTU在各样品中的丰度,以及各样品所含每种ASV/OTU的丰度信息;
第五圈:展示ASV/OTU、样品关联信息的连线,与ASV/OTU及样品副区块(第四圈)相对应。
二、数据准备和格式说明
2.1 数据格式
上传文件至少三列,第一列为ASV或OTU的ID,最后一列为该ASV或OTU的物种注释信息,其间各列为这些ASV或OTU在样本中的序列丰度。

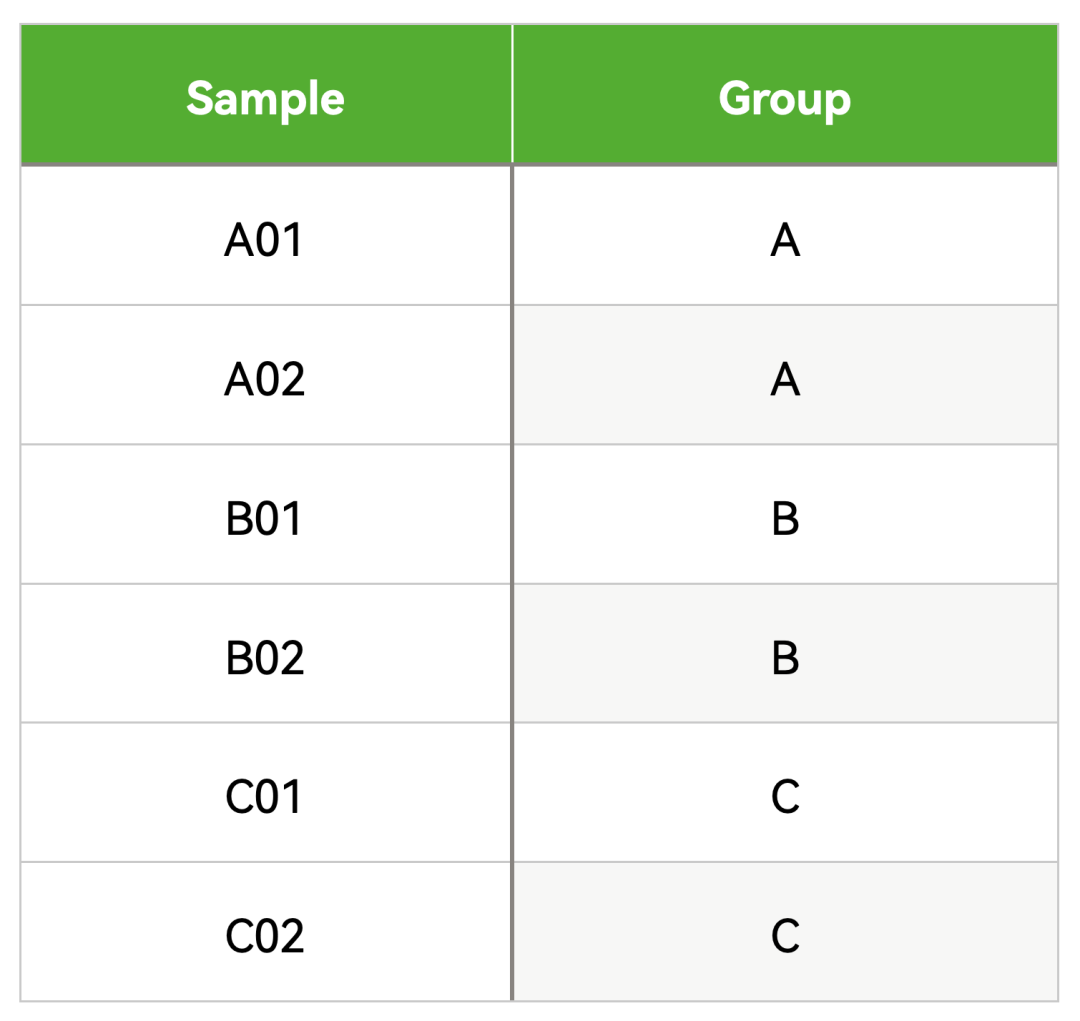

可选择是否需要上传分组文件,有分组文件时,则展示物种在每个分组间的丰度信息。分组文件第一列为样品名称,第二列为分组名称,第一列样品名称需要和上传文件中一致。
2.2 数据获取
项目用户可以进入微生物多样性组成谱分析页面,在【 序列处理分析 → ASV/OTU表抽平 】点击下载丰度信息表文件后,用excel筛选需要的数据另存为制表符分隔文本文件即可。
三、图形功能介绍
3.1 调整物种和样本的颜色
分别对物种和样本进行颜色的调整,左边为物种,右边为样本。
3.2 调整物种-样本的间距
我们提供了公式:间距 ≤ 360°/(物种数目+样品 or 分组数目)用于计算物种-样本的最大间距,可在最大间距范围内,调整出最合适的呈图效果。

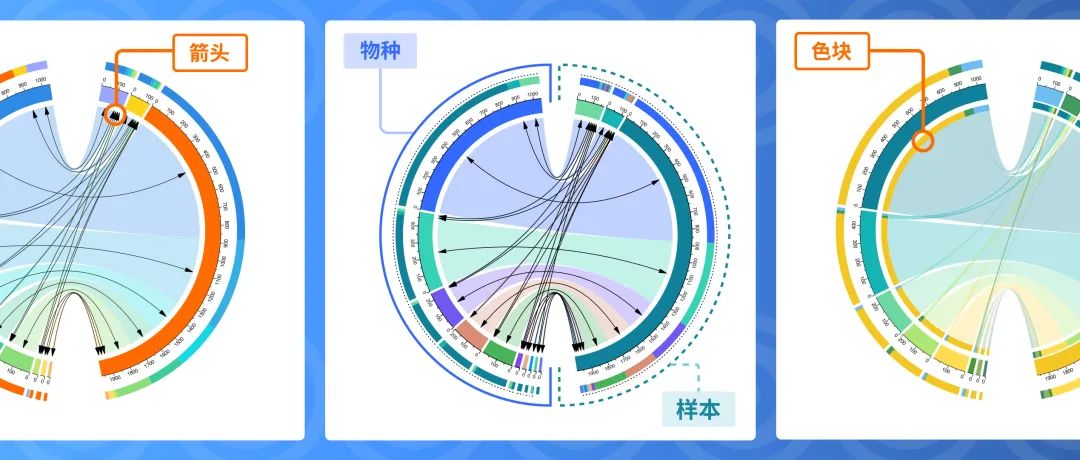

3.3 调整物种和样本的连线样式
调整连线的方向为:
● 物种-样本(从物种出发,向各个样本分散);
● 样本-物种(从样本出发,向各个物种分散);

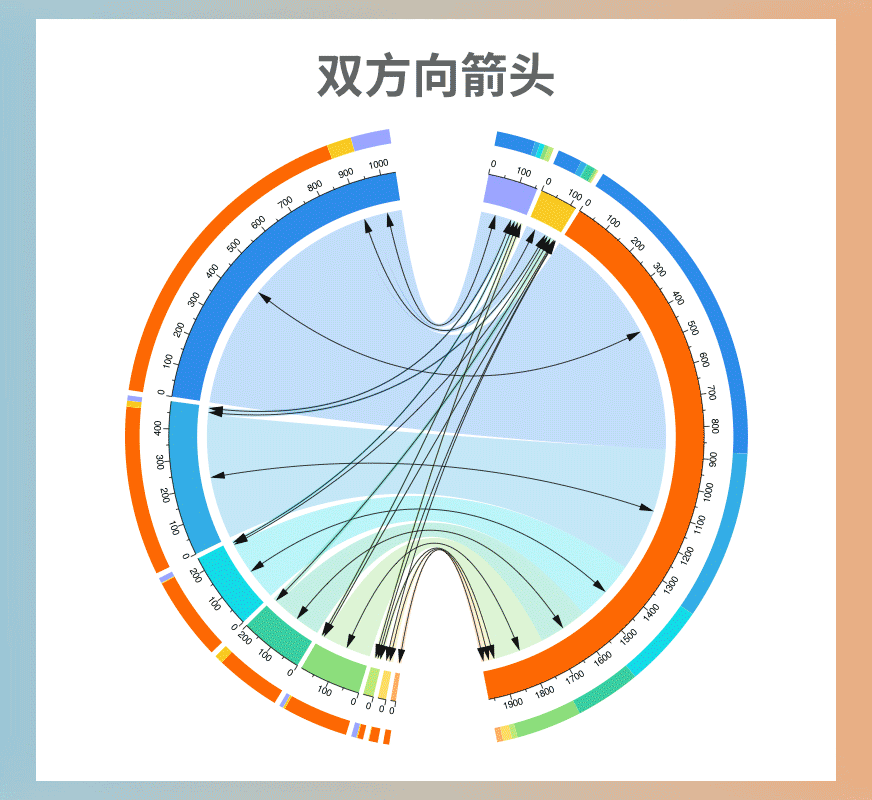

● 双方向(物种到样本,样本到物种);
● 无方向。
以及设置连线的样式为色块或者箭头。
四、数据设置

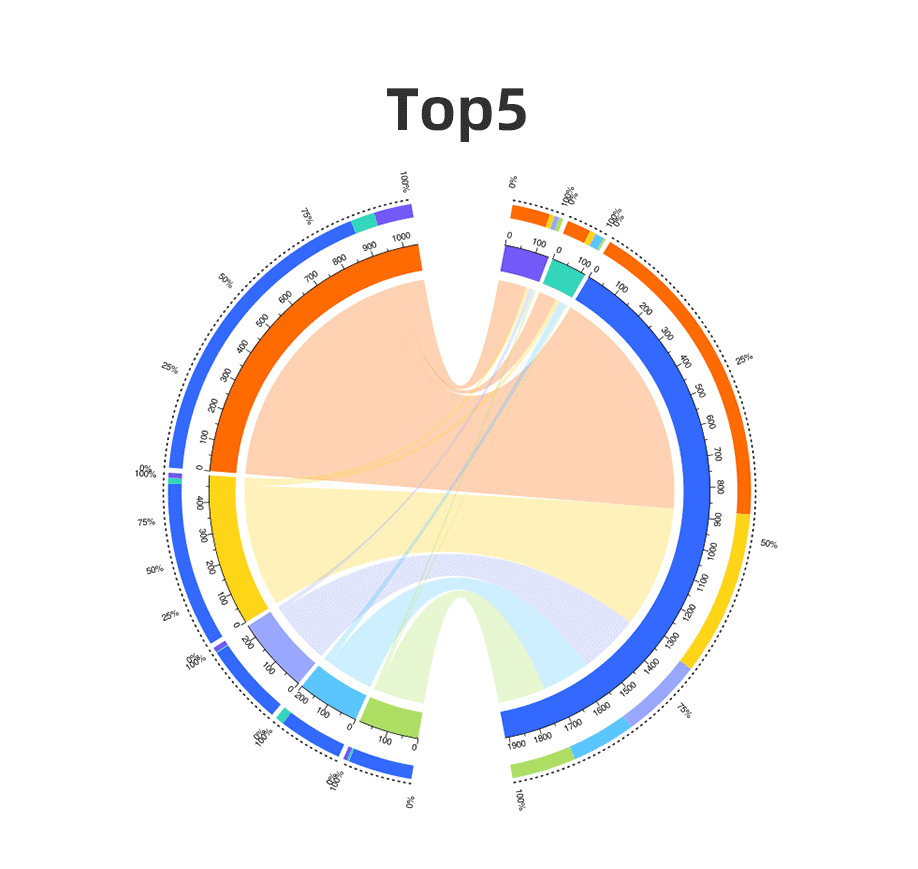

可调整需要展示的丰度数目(相对丰度最高的n个物种),分类水平以及相对丰度排名计算方式。
五、其他设置
可分别显示,绝对丰度标签(即内圈数值刻度)和相对丰度%标签(即物种内样本组成百分比),以及外圈标签。
